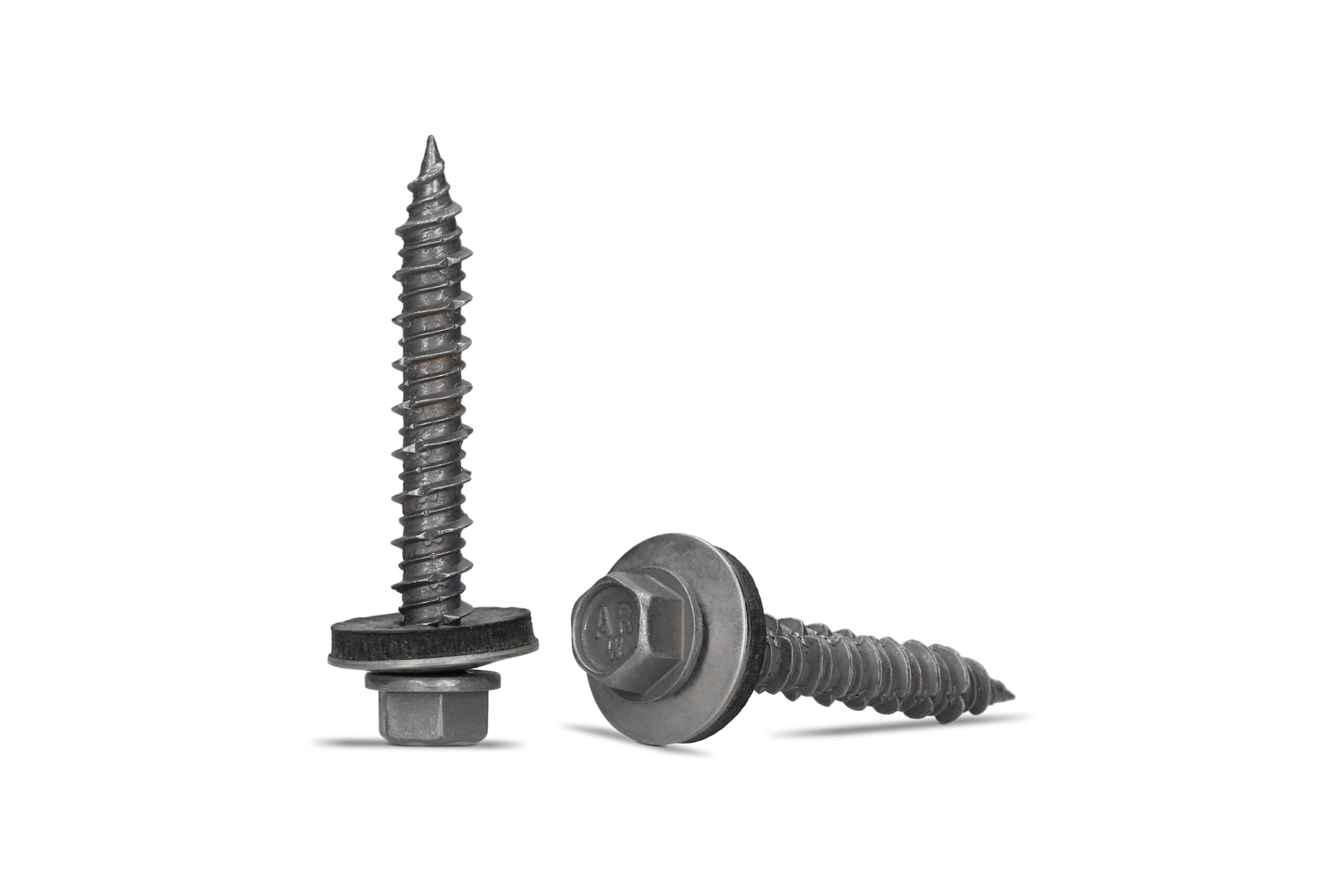

AR6 5,5/6,3xL

Selbstbohrende Schrauben zur Befestigung von Sandwichplatten an kaltgeformten Stahlkonstruktionen

Selbstbohrende und selbstschneidende Schrauben mit Doppelgewinde aus gehärtetem Kohlenstoffstahl, mit Sechskantkopf und vormontierter Aluminium-Unterlegscheibe mit angebrachtem EPDM.

Produktbeschreibung

Material

Kohlenstoffstahl SAE 1022

Kopfdurchmesser

8 mm

Korrosionsschutz

Eco-GrePert™

Korrosionsklasse

C4

EPDM-Unterlegscheibe

Aluminium Ø19 - A9

Lackbeschichtung

UV-beständige Polyester-Lackbeschichtung mit einer Dicke von 50–60 µm, farblich auf die Dachdeckung abgestimmt

Anwendung

Befestigung der Sandwichpaneelen

Untergrund

Dünnwandige Stahlkonstruktionen, kaltgeformte Profile

ETA

ETA-19/0586

Spezifikation

index Durchmesser Länge Unterlegscheibe MTmin MTmax Einzelverpackung
d [mm] L [mm] Ø mm mm Stück
P65565EGA9 5,5/6,3 65 19 27 47 100
P65590EGA9 5,5/6,3 90 19 32 72 100
P655110EGA9 5,5/6,3 110 19 45 92 100
P655125EGA9 5,5/6,3 125 19 60 107 100
P655150EGA9 5,5/6,3 150 19 65 132 100
P655175EGA9 5,5/6,3 175 19 90 157 100
P655200EGA9 5,5/6,3 200 19 115 182 100
P655230EGA9 5,5/6,3 230 19 145 212 100
P655275EGA9 5,5/6,3 275 19 190 257 100
P655320EGA9 5,5/6,3 320 19 235 302 100

8mm icon
RAL
zakładowa kontrola produkcji
CE

Montageempfehlungen

Minimale Dicke des Untergrunds

1,5 mm

Magnetische Aufsatz

M8

Maximale Bohrleistung DC

6 mm

Empfohlenes Anzugsdrehmoment

ca. 5Nm

Einbau des Schraube senkrecht zum Untergrund bei etwa 1500 U/min
mit einem Akkuschrauber mit einstellbarem Drehmoment

Download-Bereich

Produktdatenblatt

AR6 5,5/6,3xL

download icon
Europäische Technische Bewertung (ETA)

ETA-19/0586

download icon
Leistungserklärung

DoP-19-0586

download icon
Konformitätszertifikat

1488-CPR-0569/Z

download icon
Hygienezertifikat
