Schrauben für Hallen

Im Hallenbau und bei landwirtschaftlichen Gebäuden sitzen die Bleche auf Pfetten und Riegeln aus kaltgeformtem oder warmgewalztem Stahl oder auf Holzbindern; hinzu kommen Sandwichplatten mit Dämmkern. Jeder dieser Untergründe braucht eine andere Bohrspitze, ein anderes Gewinde und eine andere Länge. Das Programm ist deshalb in drei Gruppen gegliedert.

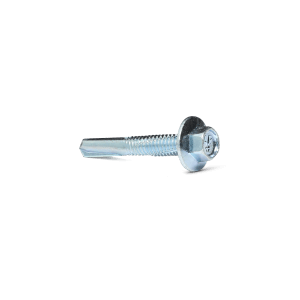

Sechs Bohrschrauben für Stahl, gestaffelt nach der Bohrleistung: AR3 4,8 bohrt bis 3 mm, AR5 5,5 bis 5 mm, AR6 6,3 bis 6 mm, AR8 5,5 bis 8 mm, AR12 5,5 bis 12 mm und AR16 6,3 bis 16 mm. Für dünnwandige Profile reicht AR3, für kaltgeformte Profile gibt es AR5 und AR6, für warmgewalzte Stahlkonstruktionen AR8, AR12 und AR16. Alle gibt es mit EPDM-Dichtscheibe oder ohne. Mehr unter Bohrschrauben für den Stahlbau.

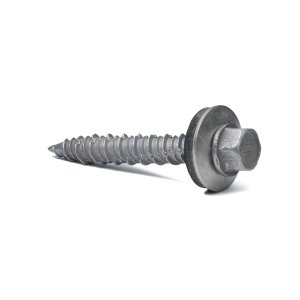

ARW 6,4xL befestigt Blech auf Holzbindern und -pfetten, mit mindestens 30 mm Verankerungstiefe. Die Dichtscheibe aus Edelstahl hat Ø 16 mm; die Schraube ist auch für sicherheitsrelevante Anwendungen ausgelegt. Längen 41 und 57 mm. Für Beton nennt das Datenblatt der Sandwichschraube ARW 6,4/7,0 eine Montage mit Vorbohrung, wahlweise mit Hülse; dieser Einsatz ist nicht Gegenstand der ETA-19/0586, die für Stahl- und Holzunterkonstruktionen gilt. Mehr in der Gruppe Für Holz und Beton.

Drei Schrauben mit Doppelgewinde und Aluminium-Dichtscheibe Ø 19 mm: die selbstbohrenden AR6 5,5/6,3 für kaltgeformten Stahl (65–320 mm) und AR12 5,5/6,3 für warmgewalzten Stahl (70–330 mm) sowie ARW 6,4/7,0 ohne Bohrspitze für Holz (100–260 mm). Korrosionsschutz Eco-GrePert™ (laut Datenblatt bis Korrosivitätskategorie C4); die Schrauben sind durch die ETA-19/0586 bewertet. Mehr unter Schrauben für Sandwichplatten.

Zuerst den Untergrund bestimmen: Stahl, Holz oder Sandwichplatte. Dann bei Stahl die gesamte Stahldicke messen und einen Typ wählen, dessen Bohrleistung darüber liegt. Bei Holz ist die Mindestverankerungstiefe zu beachten. Zuletzt die Länge aus der Produkttabelle ablesen. MTmax nennt die größte Gesamtdicke der zu befestigenden Teile einschließlich Untergrund, bei Sandwichschrauben gibt MTmin–MTmax den passenden Bereich an. So ergibt sich die Länge aus Plattendicke und Untergrund und muss nicht auf der Baustelle ausprobiert werden.

Die Bohrschrauben für Stahl und Holz bestehen aus gehärtetem SAE 1022 mit mindestens 12 µm Verzinkung. Als Hersteller beschichten wir die Köpfe in der eigenen Lackieranlage mit UV-beständigem Polyester, 50–60 µm, passend zu Dach oder Wand. Die AR-Bohrschrauben für Stahl gibt es in jedem RAL-Ton auf Bestellung: Standardfarben ohne Aufpreis, für Sonderfarben berechnen wir einen Aufpreis – auf Anfrage. Bei den Schrauben für Holz nennen wir den Farbton auf Anfrage.

Welche Schraube für Trapezblech auf einer warmgewalzten Pfette?

Die AR12 5,5 für Stahl ab 4 mm (Bohrleistung bis 12 mm) oder die AR16 6,3 für Stahl ab 5 mm (bis 16 mm). Maßgeblich ist die gesamte Stahldicke.

Welche Länge brauche ich?

Die Länge steht in der Produkttabelle über MTmax bzw. MTmin–MTmax. Senden Sie uns Blech- oder Plattendaten und das Profil der Unterkonstruktion, dann bestätigen wir Typ und Länge.

Sind die Schrauben zugelassen?

Ja. Schrauben für Stahl und Holz durch die ETA-18/0789, Schrauben für Sandwichplatten durch die ETA-19/0586. Leistungserklärungen unter Dateien zum Herunterladen, dort auch die ETA (englisch) zum Download.

In welchen Mengen liefern Sie?

Mengen und Lieferzeit nennen wir im Angebot. Die Einzelverpackung umfasst je nach Typ 100 oder 250 Stück. Großpackungen auf Anfrage.
